電力電纜是供電公司最重要的資產之一。隨著對供電可靠性要求的不斷提高，目前對電力基礎設施基于事故的維護已經遠不能滿足要求，而基于狀態的維護即“狀態檢修”日益受到重視。“狀態檢修”即提前掌握設備的運行情況，及時消除設備隱患，以免事故的發生。

在我國，北京電力公司一直非常重視電力設備的狀態監測和狀態檢修，在奧運會供電保障任務中，“狀態檢修”被列入重點工作，各種先進的檢測技術和設備被大量應用，包括2007年從德國引進的4臺振蕩波電纜局放系統，用于奧運場館和重要設施的電纜檢測，取得了良好效果。

國際上已經有數百臺振蕩波電纜局放檢測系統應用于電力系統。在歐洲，德國、荷蘭、波蘭等國家已很好地開展應用。在亞洲，新加坡新能源電網有限公司利用振蕩波電纜局放檢測系統對配電網絡進行狀態檢測，使供電可靠性得到了很大提高。

2、電纜局放檢測

對電力電纜的現場局放檢測（on-site PD Diagnosis）目前主要有在線和離線兩種檢測方式。在線局放檢測是在電纜運行狀況下進行，這樣對局放的測定評估限定在U0水平以下，對背景噪聲的處理技術上有一定的難度。另外，在線局放檢測系統還不能按照IEC的標準進行校準，PD水平無法量化，也不具備可比性。

    離線局放檢測是使用合適的高壓電源來對離線電纜中局放進行定量測量，由此評估電纜在運行狀態下的局放特性。對電纜進行現場局放檢測（定量測量），目前還只能應用離線局放的檢測方法，其最重要的三個測量參數為：局放起始電壓（PDIV）、局放熄滅電壓（PDEV）和局放量。

  局放起始電壓Ui（PDIV）：當施加于電纜上的電壓從某一測量不到局放的較低值逐漸增加到初次測量到電纜中局放時的最低電壓。測試系統的精度及背景噪聲直接影響到局放起始電壓的測量。

  局放熄滅電壓Ue（PDEV）：當施加于電纜上的電壓從某一測量到局放的較高值逐漸減小，直到電纜中停止出現重復性局放時的電壓。Ue一般小于Ui，是評估電纜局放點危險性的一個重要參數。

局放量：測量到的局放脈沖值。局放量也是反映局放點危險性的一個重要參數。

研究表明，絕緣薄弱處的局部放電跟所加電壓波形和頻率有關，相同電壓下，不同的測試波形和頻率在同一點處所誘發的局放有很大差別。為了更準確地評估電纜中的局放特性，局放檢測所加電壓的波形及頻率盡可能與正常運行時電壓的相似，這樣上述測量參數如PDIV，PDEV和局放量就能更準確地反映出運行狀況下的局放特性。另外，局放檢測時所加的高壓不應對電纜絕緣造成二次損傷。

    用于電纜局放檢測的設備必須按照IEC60270標準進行校準，這樣定量測量的結果才具有可比性。

3、振蕩波電纜局放檢測系統

根據電工學原理可知，充電的電容器和電感器形成閉合回路時將產生振幅按指數衰減的正弦電壓和電流振蕩波。振蕩波電纜局放測量裝置就是利用電壓振蕩的前幾個衰減不大的波對電纜（等效于電容器）施加交流電壓并完成局部放電量測量的（由于回路無源，所以不存在電源干擾）。經過計算機分析測試數據，我們還能進一步得到集中度、位置等局放特征量，更加有效地評估電纜的絕緣狀態。

現有的振蕩波局放測量裝置如SebaKMT公司的OWTS系統用直流電源給電容器充電，達到預定電壓后導通電子開關形成LC回路，電容器放電在被試品上產生振蕩（試驗）電壓。在這個系統中的電子開關須承受振蕩（試驗）電壓，因此受目前固態電子器件及相關控制技術水平的限制，試驗電壓只能達到150kV。

針對現有的直流充電型振蕩波局放檢測系統試驗電壓較低以及被試電纜承受直流電壓的缺點，本項目提出研制一種基于變頻諧振的振蕩波電纜局放檢測系統，試驗電壓將達到1000kV甚至更高，并且滿足局放試驗要求。由于被試電纜在試驗過程中始終承受交流電壓，所以不存在直流極化效應等對電纜的不利影響。

4、基于變頻諧振的振蕩波電纜局放檢測系統

4.1系統工作原理

     該系統由諧振電感和電纜電容組成LC回路，再利用一個變頻電源串聯接入回路進行激勵，通過調節激勵電壓的頻率使回路達到諧振狀態。提高激勵電壓使諧振電壓達到預定值，進行交流耐壓。需要測量局放時關斷變頻電源的輸出并迅速將其短路，LC回路中將產生電壓和電流振蕩波，在電纜上得到振幅按指數衰減的正弦振蕩電壓，用前幾個衰減不大的波進行局部放電試驗。對于串聯諧振，振蕩電壓高于激勵電壓Q倍，因此對只承受激勵電壓的電子開關的耐壓要求很低（最多2.5kV），器件容易獲得。

根據被測電纜電容的不同，振蕩電壓的頻率會在幾十到上百赫茲的范圍內變化，接近于50Hz工頻。

振蕩電壓（可以高于交流耐壓值）加在被測電纜上的時間極短（幾百毫秒），因此不會對電纜造成損害。在電壓幅值衰減過程中，可以很容易地測定PDIV、PDEV、局放量等參數和局放集中程度。

系統加壓后誘發局放故障點產生的局放信號會分別向電纜的兩端傳遞，先后到達測量端并被捕獲。根據脈沖信號在電纜中的傳播速度和局放信號先后到達的時間差可以得到局放點的位置。局放的校準保障了局放故障點定位的精度，多個局放故障點的定位亦可同時完成。4.3系統應用及特點

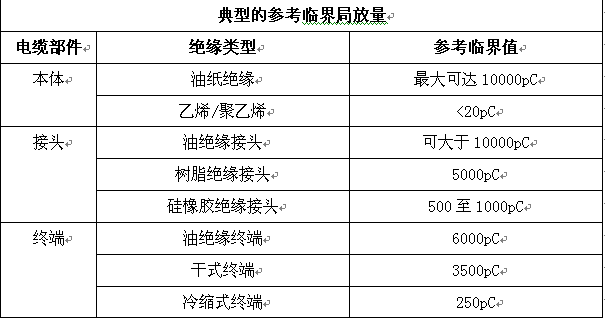

    對于電纜的局放檢測目前還未形成統一的判斷標準。在歐洲一般參照荷蘭電纜公司的推薦參數（見下表），這一依據是否適合中國國情還需在實踐中檢驗修改完善。這里要強調的是，對電纜中局放故障點的評估不僅僅要考慮局放量，局放起始電壓Ui和局放熄滅電壓Ue,，局放集中程度也是評估的重要參數之一。

基于變頻諧振的振蕩波電纜局放檢測系統在對電纜進行交流耐壓后再行局放檢測，可以對電纜的絕緣狀態做出更全面的評估。由于測試過程沒有直流加壓，所以對電纜無損傷；由于不受開關器件耐壓的限制，試驗電壓可以做得很高（1000kV），理論上講，目前電力系統所有電壓等級都適用。另外該系統不僅能測量局部放電，還能準確定位缺陷點的位置，為電纜故障的判斷和處理帶來極大便利。
