MUD1109D系列產品主要針對110kV、220kV大容量電纜以及220kV及以上電壓等級GIS、互感器、開關等容性試品交流耐壓試驗；可根據用戶具體要求配置合適的單元，通過電抗器的不同組合滿足電纜及開關等不同試驗需求。

產品特點：

1.     變頻電源采用采用三明治微電感母線結構 ，可有效的防止反向電壓對操作人員和主機的傷害

2.     變頻電源大部分器件采用進口材料，如西門康公司原裝IGBT及驅動模塊、美國TI公司DSP芯片、日本AKII光電編碼器、德國ABB原裝交流接觸器和萬能斷路器

3.     配有面板打印機，即時得到試驗數據報告。

主要參數：

1.     海拔高度：  ≤3500m

2.     輸入電壓：  380V±15%三相，50Hz

3.     試驗頻率：30-300Hz

4.     系統品質因數：大于80

5.     容量范圍：2500KVA-40000KVA

6.     試驗電壓：500kV-1200kV

典型配置一

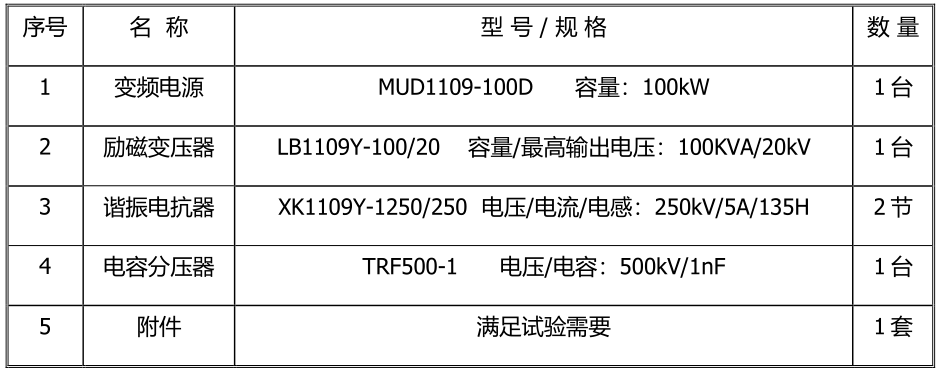

MUD1109-2500/500型220kV級變頻諧振交流耐壓試驗裝置

 裝置的適用范圍及試驗規范

110kV電纜，截面800mm²長度2000m以內，試驗電壓128kV，耐壓時間60min；

220kV電纜，截面1000mm²長度800m以內，試驗電壓216kV，耐壓時間60min；

220kV及以下電壓等級GIS，試驗電壓≤460kV（出廠試驗電壓的100%），耐壓時間1min；

220kV及以下等級主變中性點耐壓，試驗電壓≤160kV，耐壓時間1min；

220kV及以下電壓等級開關、互感器等容性試品，試驗電壓≤500kV，耐壓時間1min。

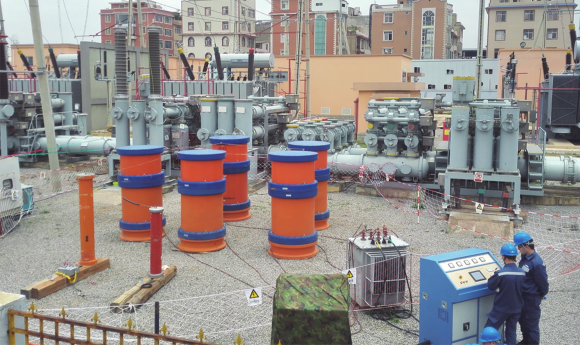

MUD1109-7500/750型500kV級變頻諧振交流耐壓試驗裝置

裝置的適用范圍及試驗規范

110kV電纜，截面800mm²長度6000m以內，試驗電壓128kV，耐壓時間60min；

220kV電纜，截面1000mm²長度4000m以內，試驗電壓216kV，耐壓時間60min；

500kV及以下等級主變中性點耐壓，試驗電壓≤160kV，耐壓時間1min。

500kV及以下電壓等級GIS，試驗電壓≤592kV，耐壓時間1min；

500kV及以下電壓等級開關、CT等容性試品，試驗電壓≤750kV，耐壓時間1min。

典型配置三

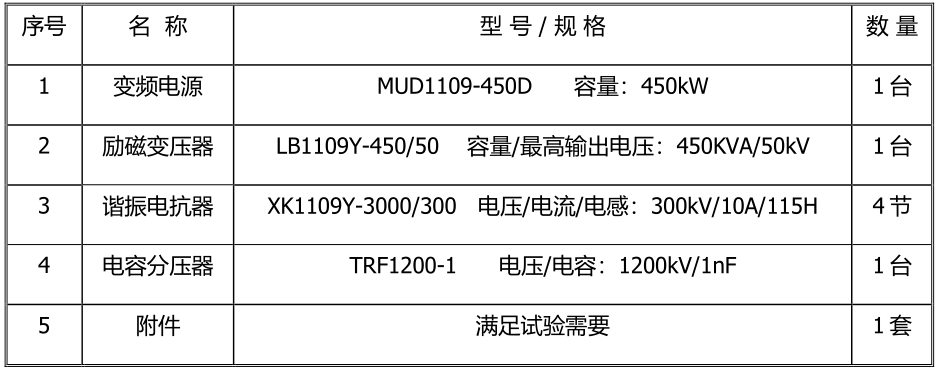

MUD1109-12000/1200型1000kV級變頻諧振交流耐壓試驗裝置

裝置的適用范圍及試驗規范

110kV電纜，截面800mm²長度8000m以內，試驗電壓128kV，耐壓時間60min；

220kV電纜，截面1000mm²長度5000m以內，試驗電壓216kV，耐壓時間60min；

1000kV及以下電壓等級開關、互感器等容性試品，試驗電壓≤1200kV，耐壓時間1min。

典型配置四

MUD1109-37500/250型長電纜變頻諧振交流耐壓試驗裝置

裝置的適用范圍及試驗規范

110kV電纜，截面2000mm²長度20000m以內，試驗電壓128kV，耐壓時間60min；

220kV電纜，截面2500mm²長度15000m以內，試驗電壓216kV，耐壓時間60min。
